自制Awtrix2.0网红像素灯,配件选择、Server搭建、接线方式

前言

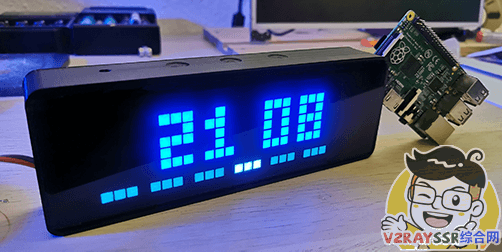

很早就看到这个网红像素灯,只是赖于1200元的价格,让人望而生畏。直到,,,直到,,,国外的一个小哥,开发出了 Awtrix 这个项目,这下,就让我们的DIY像素灯有了实现的可能了。

Awtrix2.0项目地址:点击访问

本期内容视频:点击播放

电子元件配件

1、WiFi开发板 基于ESP8266 CP2102

2、像素软屏1个 全彩8X32显示可编程

3、杜邦线若干条 公对母 (可选)

4、DC电源(> 2A)5V4A  (可选充电器供电)

外壳方案(最经济款)

1、4503001.5mm厚 椴木板(光栅)1个

2、4503005mm厚 椴木板(外壳)1个

3、330902mm厚 黑茶色半透明亚克力板1个

4、320801mm厚 乳白色匀光板/亚克力板1个

5、白乳胶

作者使用的外壳方案:点击直达(请自行联系店主,纯推荐不恰饭)

软件服务器方案

1、VPS服务器(或是虚拟机)

2、软路由Docker

3、家用电脑

以上三种方式建立服务器都是可以的

ESP8266芯片刷固件

1.此处下载Flashing Tool

2.此处下载最新固件。

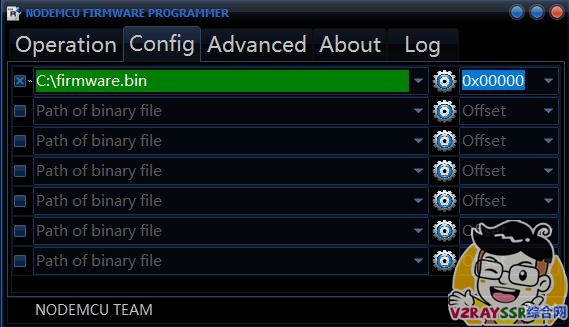

3.启动 ESP8266Flasher.exe 并在“ Config”选项卡中打开固件(单击齿轮选择固件)。

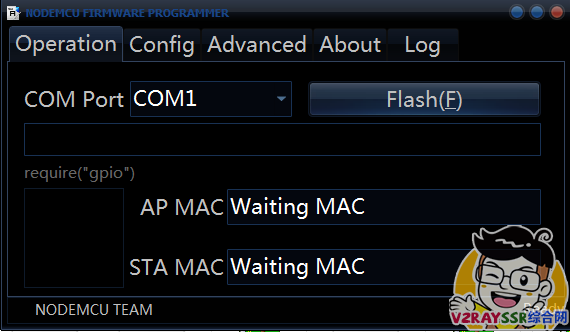

4.返回到“操作”选项卡,如果未自动检测到正确的Com-Port,则设置它。

5.单击“ Flash”,然后等待该过程完成,并在左下角显示一个绿色的复选标记。

6.重新启动控制器。

搭建 Awtrix2.0 Server

在SSH终端中输入以下命令以自动安装

wget -N https://blueforcer.de/awtrix/awtrix.sh ; sudo sh awtrix.sh

启动后不久,即可通过 http:// awtrix_ip:7000 访问Web界面。

若提示没有 wget ,

yum install -y wget
apt install -y wget

2、Docker 搭建 Awtrix2.0 Server

点击直达代码教程
